PE-Anbohrsystem FRIATEC bis Da 90 mm

für FRIALEN®-Stutzenarmatur (SA und SA-TL) und
für FRIALEN®-Anbohrkugelhahn (AKHP und AKHP-TL)

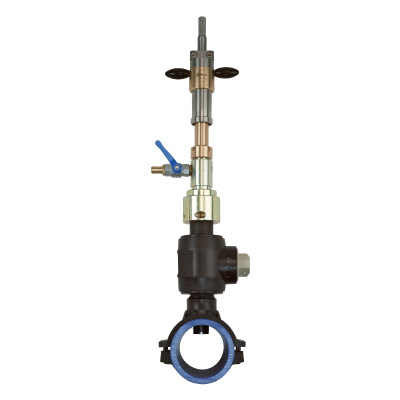

Funktionsbeschreibung:

Die Spannaufnahme dient zur Aufnahme des Anbohrgerätes und stellt zum PE-Anschweißende eine dichte und kraftschlüssige Verbindung her.
Zwischen Spannaufnahme und Anbohrgerät wird das Spülstück geschraubt. Über das Spülstück wird vor der Anbohrung ein Prüfdruck aufgegeben und nach der Anbohrung, der Mediumdruck hinter der geschlossenen Absperrarmatur, entspannt.

Achtung!
Bei Anbohrungen unter Druck muss der Durchlass der Absperrarmatur min. 2 mm größer sein, als der schneidende Fräserdurchmesser.

Außerdem sollte vor dem Anbohren der Aufbau abgedrückt werden. Bei Gasleitungen empfehlen wir mit Stickstoff zu prüfen. Für Wasserleitungen empfehlen wir unsere
Hand-Prüfpumpe UX 60 – Best.-Nr. 786 100

Download:

Gebrauchsanleitung

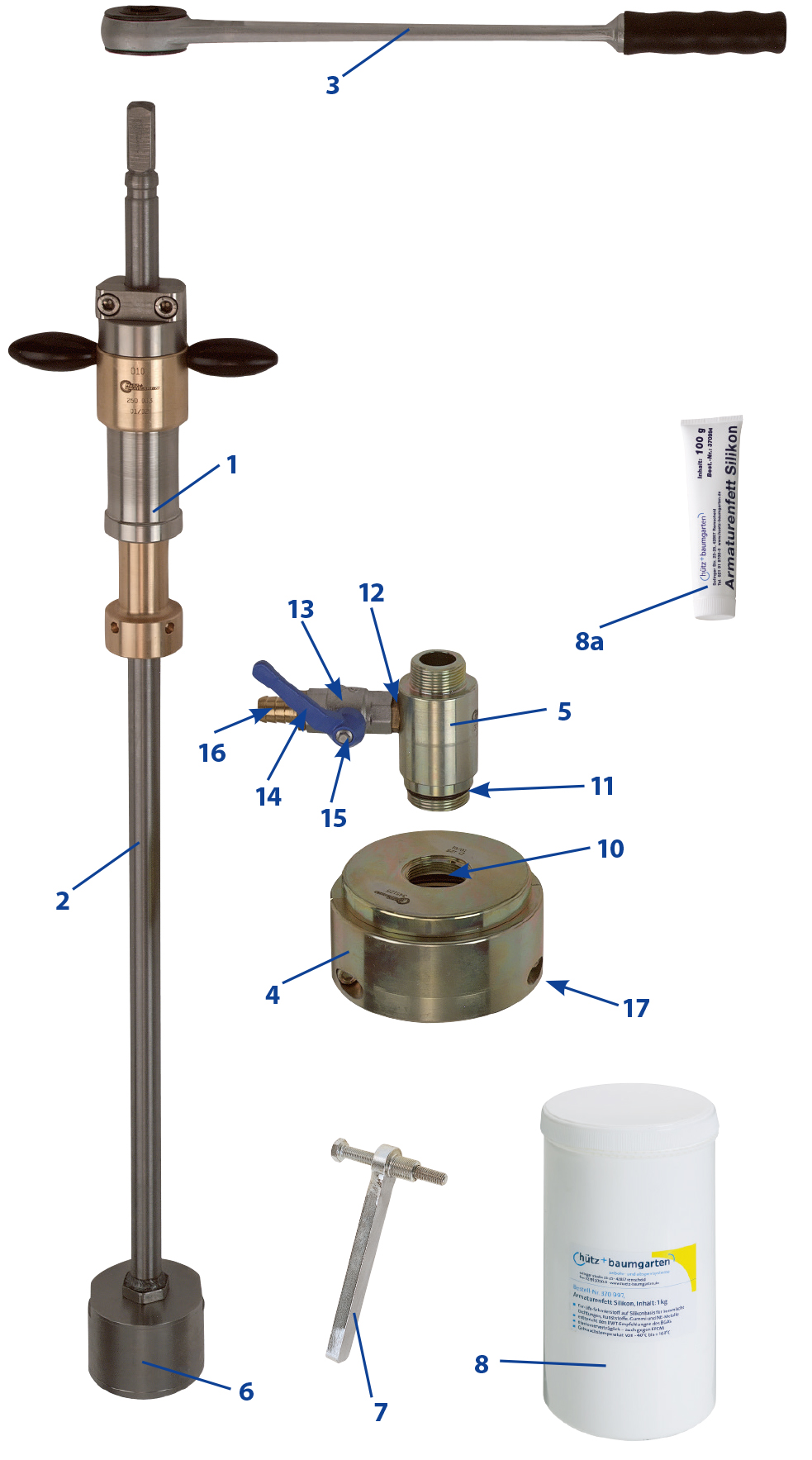

Bild Beschreibung Best-Nr. Anzahl
1 Perfekt-3 ohne Bohrstange 260 003
2 Bohrstange, Ø 25 mm A-VK, mit G ⅜“ A-Gew. 720 mm lang 123 001
3 Knarre, 20 mm I-VK 375 561
4

Spannaufnahme, Ø 50 mm

345 062
Spannaufnahme, Ø 63 mm 345 063
Spannaufnahme, Ø 90 mm 345 090

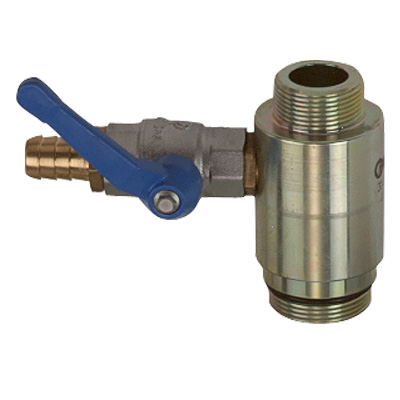

5 Aufschraubstück, 1½“ mit Spülhahn 316 316

Stanzfräser, Rp ⅜“ I-Gew., L = 70 mm
für PE-Rohr max. Ø 450 mm SDR 11 (s max. = 41 mm)
Ø 36 mm (SA + SA-TL mit Abgangstutzen Da 50)

295 816

Ø 42 mm (AKHP + AKHP-TL der Dimension Da 63)

295 817

Ø 46 mm (SA + SA-TL mit Abgangstutzen Da 63)

295 818

Lochfräser, spanreduziert,  Rp ⅜“ I-Gew., L = 90 mm
für PE-Rohr max. Ø 450 mm SDR 11 (s max. = 41 mm)
Ø 60 mm (SA, SA-TL, AKHP + AKHP-TL der Dimension Da 90)

295 828

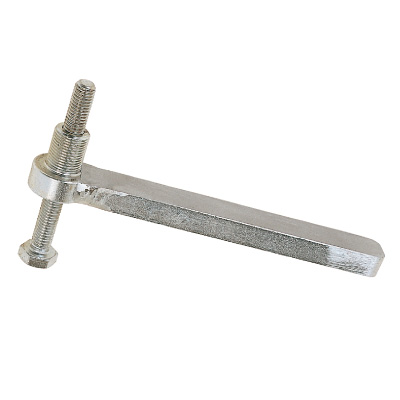

7 Ausstoßgerät, für PE-Fräser mit ⅜“ I-Gew. 295 600

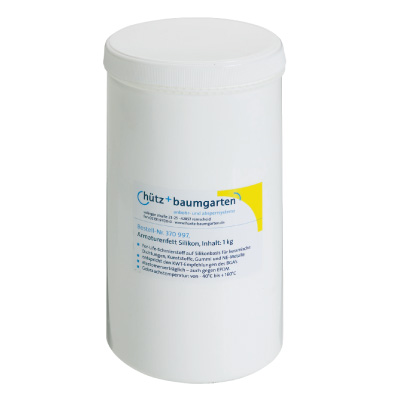

8 Armaturenfett Silikon, 1-kg-Deckeldose 370 997
8a Armaturenfett Silikon, Tube 100 g 370 994
1-7 + 9 PE-Anbohrsystem komplett im Transportkasten 345 200

Ersatzteile

Bild Beschreibung Best-Nr. Anzahl
10

O-Ring, für Spannaufnahme Ø 50 mm

950 218

O-Ring, für Spannaufnahme Ø 63 mm

345 806

O-Ring, für Spannaufnahme Ø 90 mm

345 809
alle O-Ringe bis 80 °C (Bild 10) sind 2 x erforderlich
11 O-Ring 40 x 4 mm, bis 80 °C 360 804
12 Doppelnippel G ¾“ 370 231
13 Kugelhahn Rp ¾“ I.I. 370 230
14 Handhebel 370 504
15 Schraube für Handhebel 370 505
16 Schlauchtülle 316 318
17 Spannschraube M 10 (2 x erforderlich) 260 013

Zubehör

Bild Beschreibung Best-Nr. Anzahl

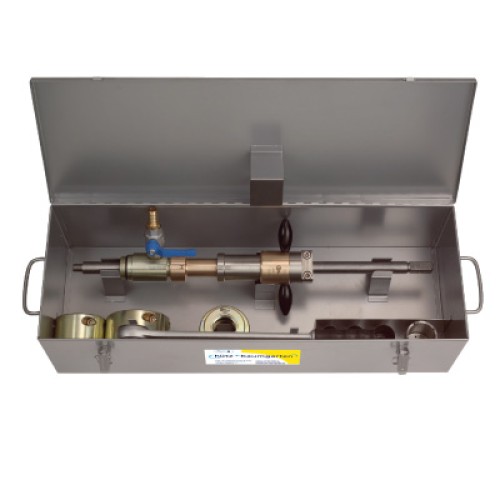

9 Transportkasten aus Stahlblech (ohne Inhalt) für Knarre, Fräser, Spannaufnahmen, Bohrstange Maße: 830 x 335 x 210 mm, max. Bohrstangenlänge 800 mm 345 209
