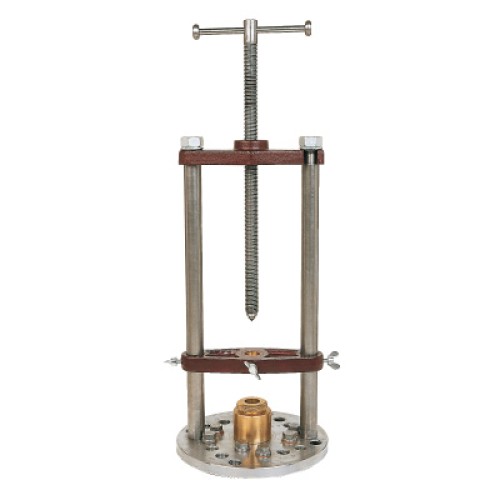

Säulen-Anbohrständer mit Fußflansch und verschraubbaren Lochkreisen Art.-Nr. 119 SG, Größe 0

zum Aufflanschen gebohrt nach PN 10 und PN 16
einschließlich Dichtungen bis 80 °C und Zubehör
für Bohrungen DN 40 bis DN 125
für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK
max. Arbeitsdruck = 8 bar
für Hand- und Motorantrieb

Funktionsbeschreibung:

Der Säulen-Anbohrständer wird mittels Fußflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant in dem Innenvierkant des Druckluftmotors einliegt. Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird von Hand über die Spindel zugestellt.

Download:

Gebrauchsanleitung

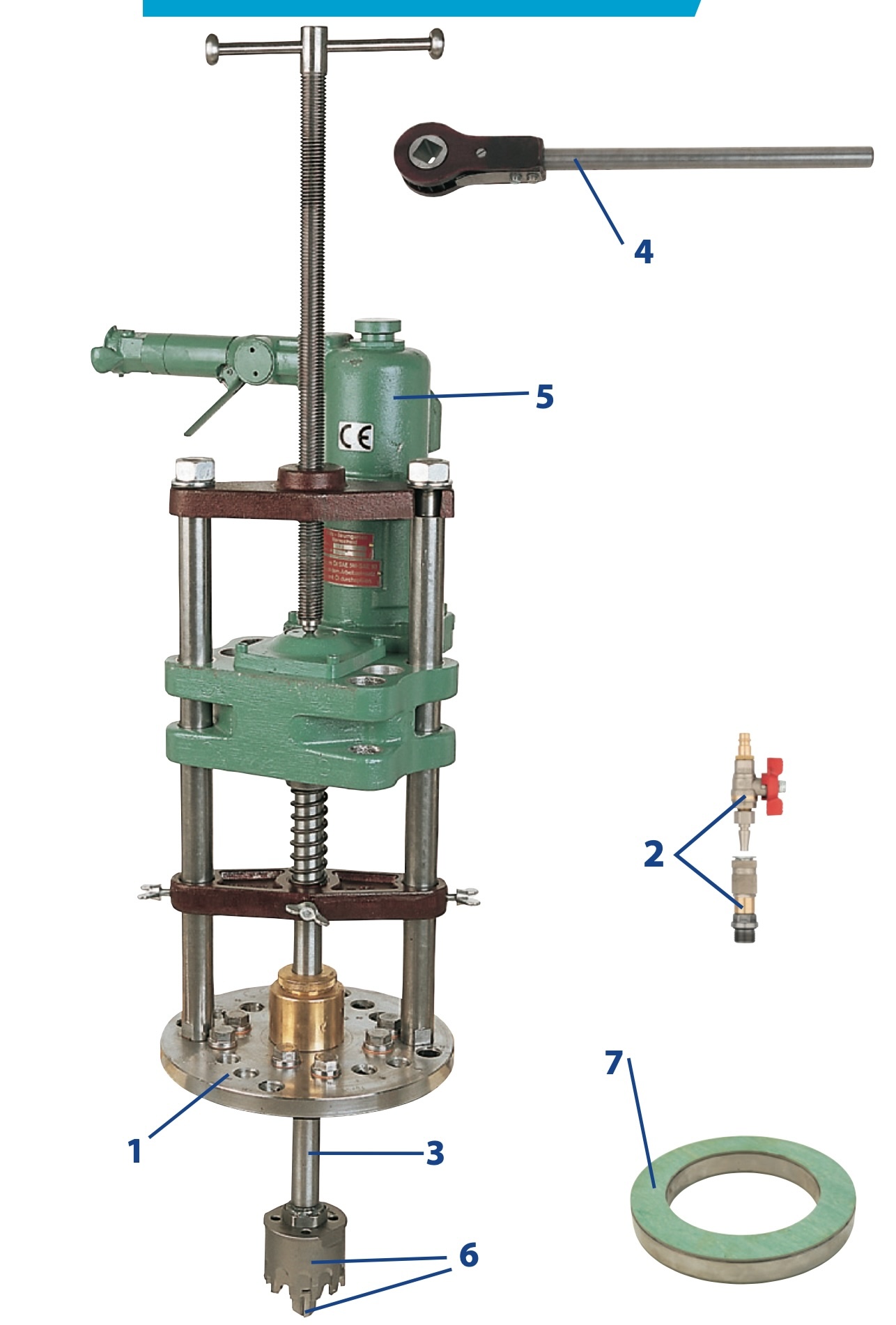

Bild	Beschreibung	Best-Nr.
1	Anbohrständer komplett, einschl. Zubehör, ohne Bohrstange, ohne Antrieb	110 000
2	Adapter Druckprüfung	119 440
3	Bohrstange für DN 40 und DN 50, 615 mm lang, einschließlich Doppelnippel, mit Ww ¾" A-Gew. x G ⅜“ A-Gew. + M12 I-Gew. für Zentrierbohrer	123 066
3	Bohrstange für DN 65 bis DN 125, 720 mm lang, mit G ⅞“ A-Gew. x Ww ⅝“ I-Gew.	142 001
	Andere Bohrstangenlängen

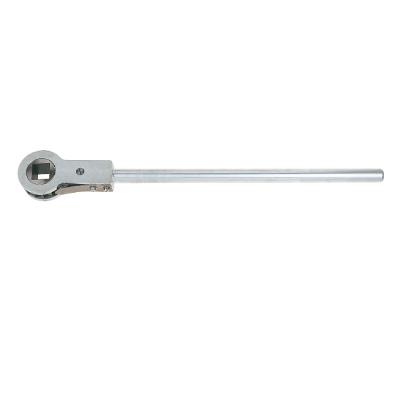

4	Knarre 320 560 20 mm I-VK, 500 mm Hebelarm	320 560
	Andere Knarren
5	Motorantrieb Art.-Nr. 127
6	Bohrer, Fräser und Zentrierbohrer
7	Distanzringe

Anfrageliste anzeigen →

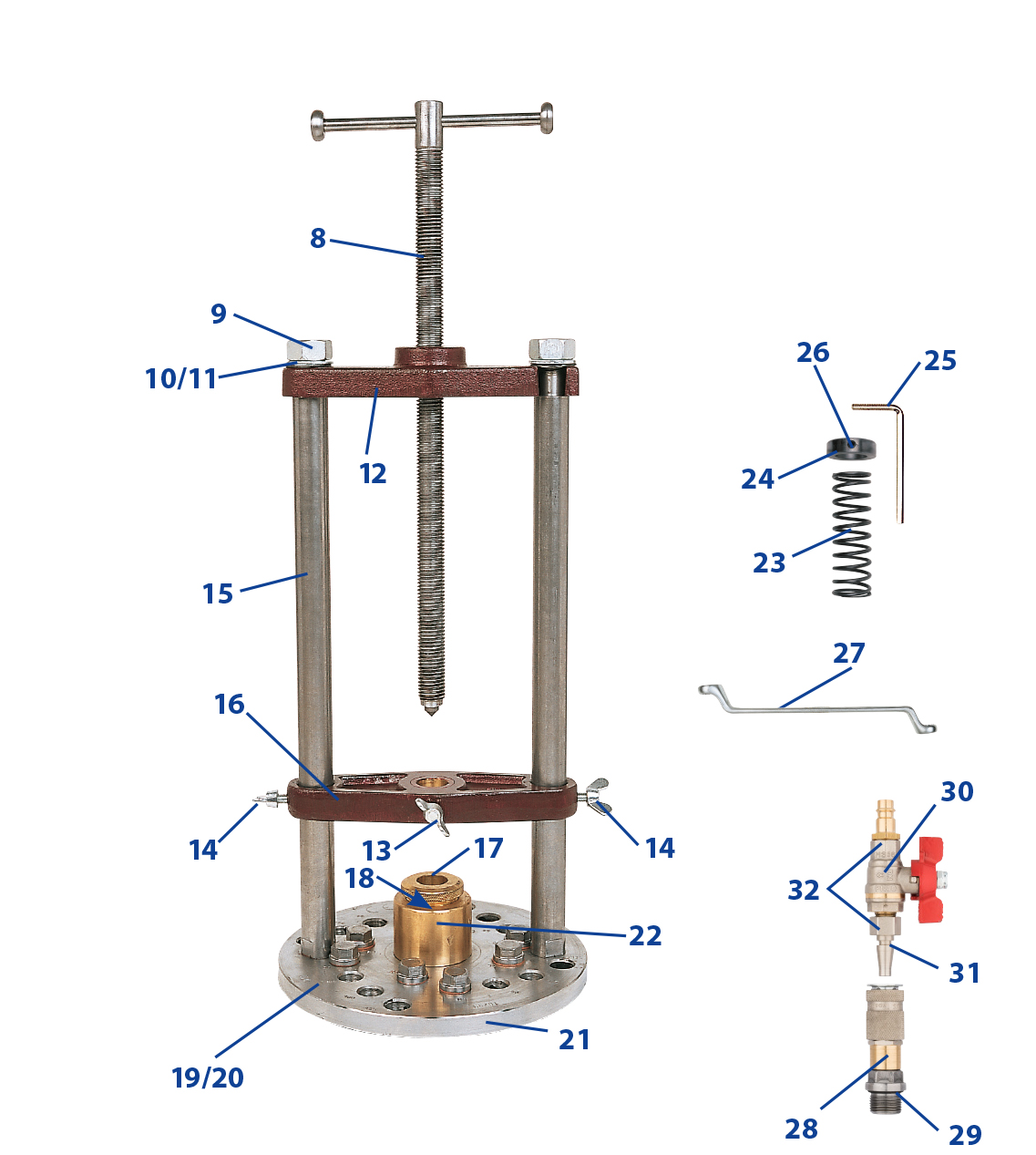

Ersatzteile Art.-Nr. 119 SG, Größe 0

Bild	Beschreibung	Best-Nr.
7	Gewindespindel, komplett	110 010
8	Mutter Ww ¾“	110 921
9	Unterlegscheibe	119 853
10	Federscheibe	110 922
11	Druckbrücke	110 040
12	Flügelschraube M 8 x 25	110 061
13	Flügelschraube M 8 x 16	110 062
14	Säule	110 050
15	Zwischenbrücke, komplett	110 060
16	Stopfbuchsverschraubung	119 014
17	Dichtmanschette	355 061
18	Dichtschraube M 20 x 1,5	266 152
19	Kupfer Dichtring	266 153
20	Fußflansch, komplett mit Dichtschrauben und Stopfbuchssockel	110 090
21	Stopfbuchssockel, lose	110 092

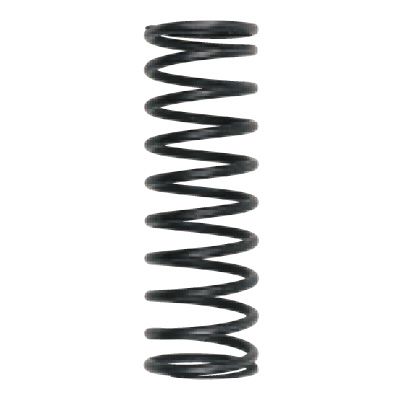

22	Gegenfeder Ø 25 mm	119 166
23	Stellring Ø 25 mm	119 167
24	Sechskantstiftschlüssel 4 mm	370 112
25	Gewindestift	360 135

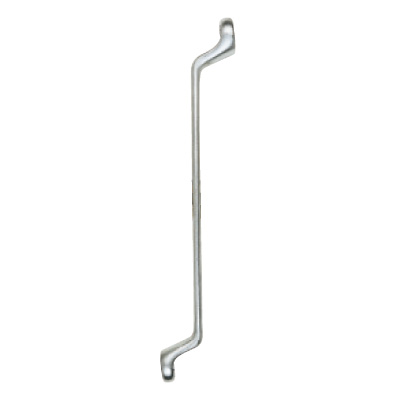

26	Doppelringschlüssel SW 19 x 22	119 593
27	Mutterteil-Schnellkupplung mit Anschlussgew. M 20 x 1,5	119 430
28	O-Ring Ø 17 x 2,5 mm, bis 80 °C	360 509
29	Kugelhahn ¼“ A-Gew. mit Schlauchtülle MDS	781 019
30	Schnellverschlußkupplung, Vaterteil	360 825
31	Kugelhahn ¼“ A-Gew. mit Schnellverschlussk., Vaterteil	119 435

Anfrageliste anzeigen →

Zubehör Art.-Nr. 119 SG, Größe 0

Bild	Beschreibung	Best-Nr.	Anzahl

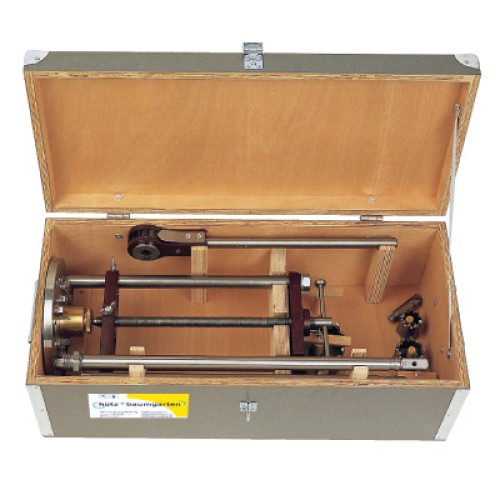

	Transportkasten aus Holz (ohne Inhalt) für Anbohrständer, Fräser, Bohrstangen und Knarren Maße: 840 x 410 x 320 mm (max. Bohrstangenlänge = 765 mm)	110 990

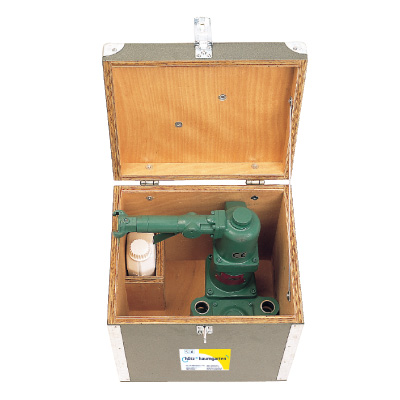

o. Abb.	Transportkasten aus Holz (ohne Inhalt) für Druckluftmotor und Ölbehälter (1 Liter) Maße: 440 x 350 x 405 mm	127 990
