Säulen-Anbohrständer mit Fußflansch und verschraubbaren Lochkreisen Art.-Nr. 119 SG, Größe 25

zum Aufflanschen gebohrt nach PN 10 und 16
einschließlich Dichtungen bis 80° C und Zubehör
für Bohrungen DN 50 bis DN 200
für glatte Bohrstangen, Ø 40 mm und 28 mm A-VK
max. Arbeitsdruck = 6 bar
für Hand- und Motorantrieb

Produktbeschreibung:

Der Säulen-Anbohrständer 119 SG Größe 25 dient zum Anbohren von Stahl- und Guss-Rohrleitungen mit einer Bohrdimension DN 50 bis DN 200 bei einem max. Leitungsdruck von 6 bar.
Anbohrungen unter Druck erfolgen durch eine Absperrarmatur.
Die Medienbeständigkeit, vor allem der Dichtungen, muss geprüft werden. Die NBR-Dichtungen sind für den Einsatz im Erdgas sowie im Wasser (max. Temperatur 80 °C) geeignet.

Funktionsbeschreibung:

Der Säulen-Anbohrständer wird mittels Fußflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant in dem Innenvierkant des Druckluftmotors einliegt. Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird von Hand über die Spindel zugestellt.

Download:

Gebrauchsanleitung

Bild	Beschreibung	Best-Nr.

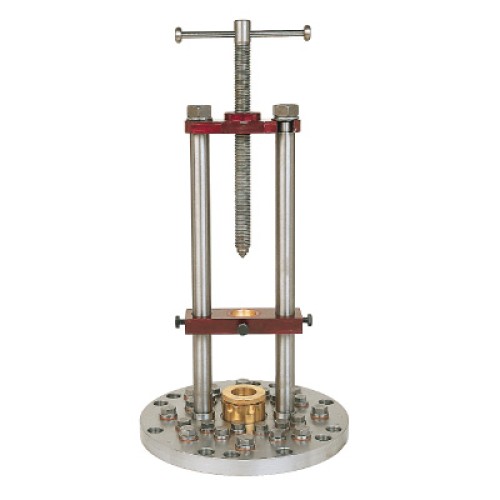

1	Anbohrständer Größe 25, DN 50 - 200 komplett einschl. Zubehör, ohne Bohrstange, ohne Antrieb	119 425
2	Adapter Druckprüfung	119 440
3	Bohrstange für DN 50 bis DN 125, 720 mm lang, mit G ⅞“ A-Gew. x Ww ⅝“ I-Gew.	143 608
	Bohrstange für DN 150 bis DN 200, 820 mm lang, mit Flansch Ø 140 mm und Innenkonus	143 702
	Andere Bohrstangenlängen
4	Knarre 28 mm I-VK, 550 mm Hebelarm	120 580
	Weitere Knarren

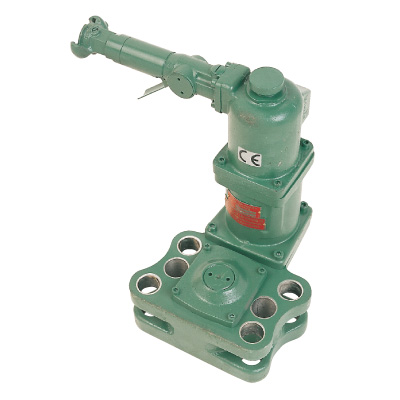

5	Motorantrieb Art.-Nr. 127	127 900
	Technische Details Druckluftmotor
6	Fräser Zentrierbohrer
7	Distanzringe

Anfrageliste anzeigen →

Ersatzteile Art.-Nr. 119 SG, Größe 25

Bild	Beschreibung	Best-Nr.

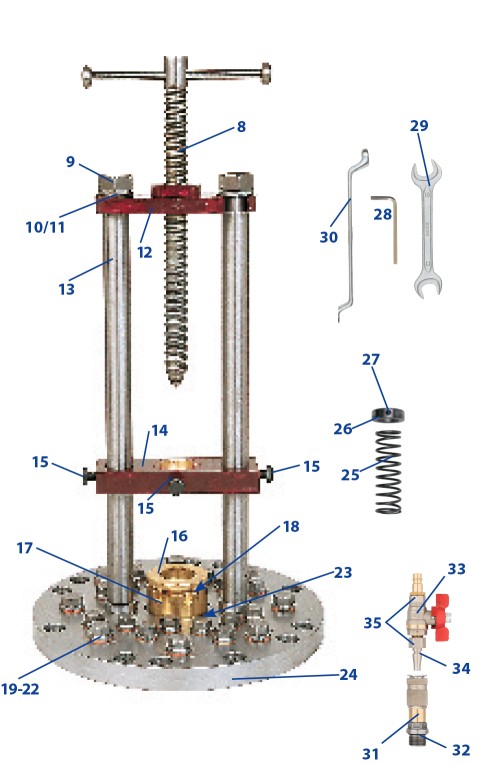

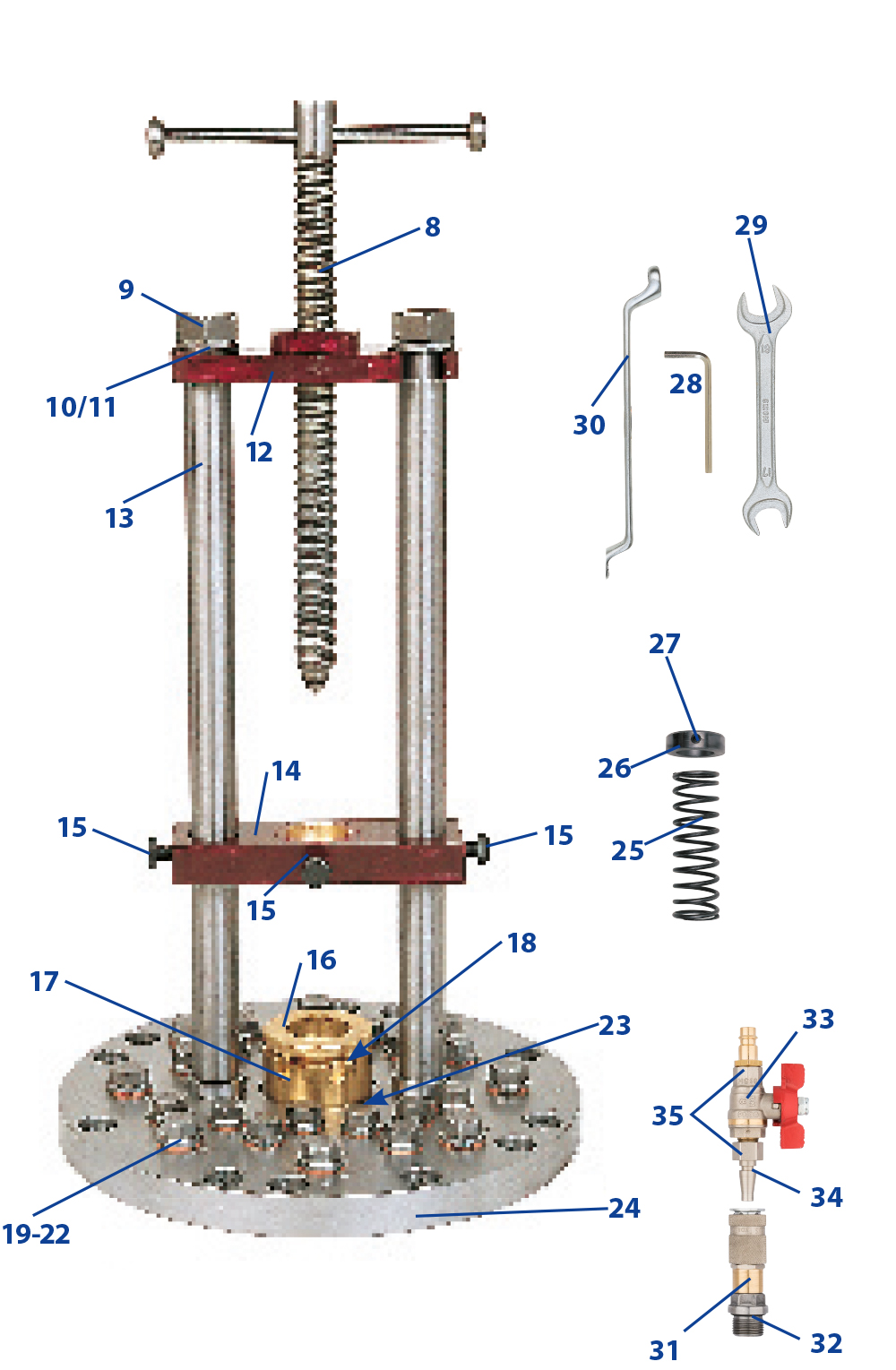

7	Gewindespindel, komplett	119 530
8	Mutter Ww ⅞“	119 521
9	Unterlegscheibe	119 523
10	Federscheibe	119 522
11	Druckbrücke	119 540
12	Säule	119 520
13	Führungsbrücke, komplett	119 560
14	Sechskantschraube M 10 x 20	119 565
15	Stopfbuchsverschraubung	119 514
16	Stopfbuchssockel	119 516
17	Dichtmanschette	119 513
18	Dichtschraube M 20 x 1,5	266 152
19	Kupfer-Dichtring	266 153
20	Dichtschraube M 24 x 1,5 (8 x bei 119 425)	266 252
21	Kupfer-Dichtring (8 x bei 119 425)	266 253
22	Bleiring	119 511
23	Fußflansch, lose mit Dichtschrauben, ohne Stopfbuchse	119 503

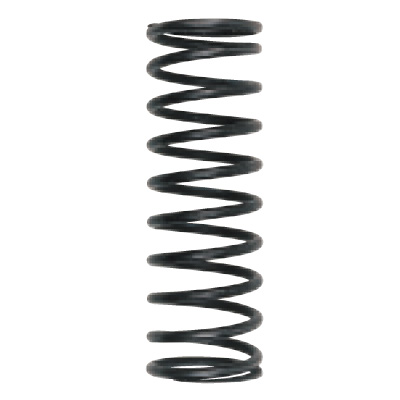

24	Gegenfeder Ø 40 mm	119 566
25	Stellring Ø 40 mm	119 567
26	Gewindestift	119 568
27	Sechskantstiftschlüssel 5 mm	119 595
28	Maulschlüssel SW 17 x 19	080 995
29	Doppelringschlüssel SW 19 x 22	119 593
30	Mutterteil-Schnellkupplung mit Anschlussgew. M 20 x 1,5	119 430
31	O-Ring Ø 17 x 2,5 mm, bis 80 °C	360 509
32	Kugelhahn ¼“ A-Gew. mit Schlauchtülle MDS	781 019
33	Schnellverschlußkupplung, Vaterteil	360 825
34	Kugelhahn ¼“ A-Gew. mit Schnellverschlussk., Vaterteil	119 435

Anfrageliste anzeigen →

Zubehör Art.-Nr. 119 SG, Größe 25

Bild	Beschreibung	Best-Nr.	Anzahl

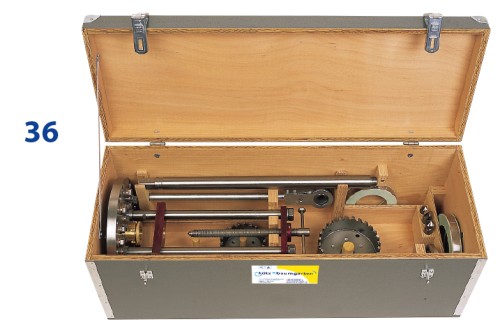

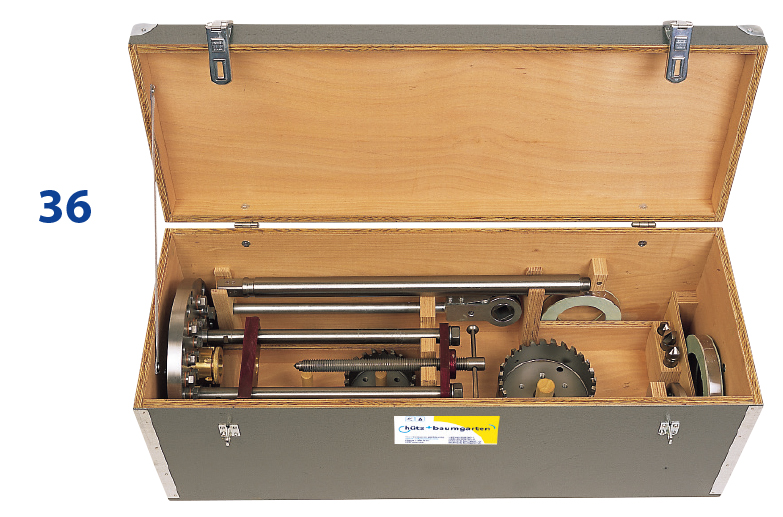

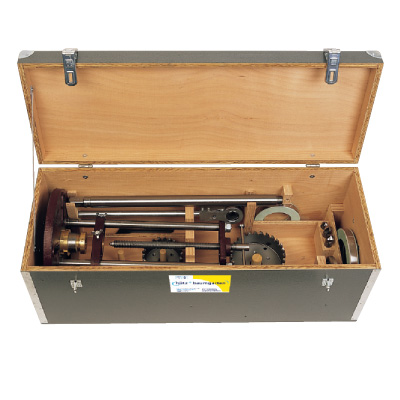

	Transportkasten aus Holz (ohne Inhalt) für Anbohrständer, Fräser, Bohrstangen und Knarren Maße: 1110 x 420 x 420 mm (max. Bohrstangenlänge = 1020 mm)	119 613
o. Abb.	Transportkasten aus Holz (ohne Inhalt) für Druckluftmotor und Ölbehälter (1 Liter) Maße: 440 x 350 x 405 mm	127 990
