Säulen-Anbohrständer mit Fußflansch und verschraubbaren Lochkreisen Art.-Nr. 119 SP

zum Aufflanschen gebohrt nach PN 10 und PN 16 einschl. Dichtungen bis 80 °C und Zubehör
für Bohrungen DN 80 bis DN 250
für glatte Bohrstangen, Ø 40 mm und 28 mm A-VK
max. Arbeitsdruck = 6 bar
für Hand- und Motorantrieb

Produktbeschreibung:

Der Säulen-Anbohrständer 119 SP dient zum Anbohren von Stahl- und Guss-Rohrleitungen mit einer Bohrdimension DN 80 bis DN 250 bei einem max. Leitungsdruck von 6 bar.
Anbohrungen unter Druck erfolgen durch eine Absperrarmatur.
Die Medienbeständigkeit, vor allem der Dichtungen, muss geprüft werden. Die NBR-Dichtungen sind für den Einsatz im Erdgas sowie im Wasser (max. Temperatur 80 °C) geeignet.

Funktionsbeschreibung:

Der Säulen-Anbohrständer wird mittels Fußflansch an der Absperrarmatur angeflanscht.
Das Schneidwerkzeug (Zentrierbohrer und Fräser) ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers auf- geschoben, bis der Bohrstangenvierkant im Innenvierkant des Druckluftmotors einliegt. Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird an dem Kreuzgriff des Motors zugestellt.
Bei Anbohrungen mit der Anbohrknarre wird statt der Druckbrücke für Motorantrieb, die Druckbrücke mit Spindel eingesetzt.
Der Vorschub wird dann über die Spindel zugestellt. Ebenso erfolgt nach der Anbohrung die Rückführung der Bohrstange über die Druckbrücke mit Spindel.

Ab Bohrdimesion empfehlen wir den Drei-Säulen-Anbohrständer.

Download:

Gebrauchsanleitung

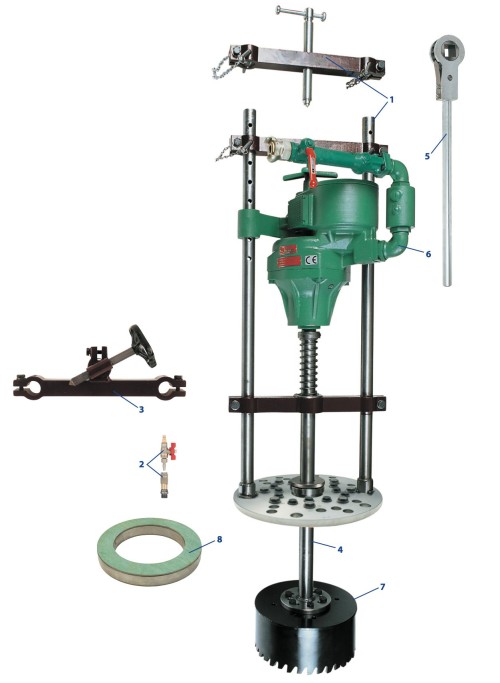

Bild	Beschreibung	Best-Nr.
1	Anbohrständer 119 SP mit Führungsbrücke, Druckbrücken, einschl. Zubehör, ohne Bohrstange, ohne Antrieb	119 812
2	Adapter Druckprüfung	119 440
3	Stütze zur Versteifung des Anbohrständers und zur Abstützung	119 804
4	Bohrstange für DN 80 bis DN 125, 870 mm lang, mit G ⅞“ A-Gew. x Ww ⅝“ I-Gew.	144 609
4	Bohrstange für DN 150 bis DN 250, 970 mm lang, mit Flansch Ø 140 mm und Innenkonus	143 700
4	Bohrstange für DN 300 bis DN 400, 1220 mm lang, mit Flansch Ø 140 mm und Innenkonus	144 700
	Andere Bohrstangenlängen
5	Knarre 120 580 28 mm I-VK, 550 mm Hebelarm	120 580
6	Motorantrieb Art.-Nr. 119
	Fräser Zentrierbohrer
8	Distanzringe

Anfrageliste anzeigen →

Ersatzteile Art.-Nr. 119 SP

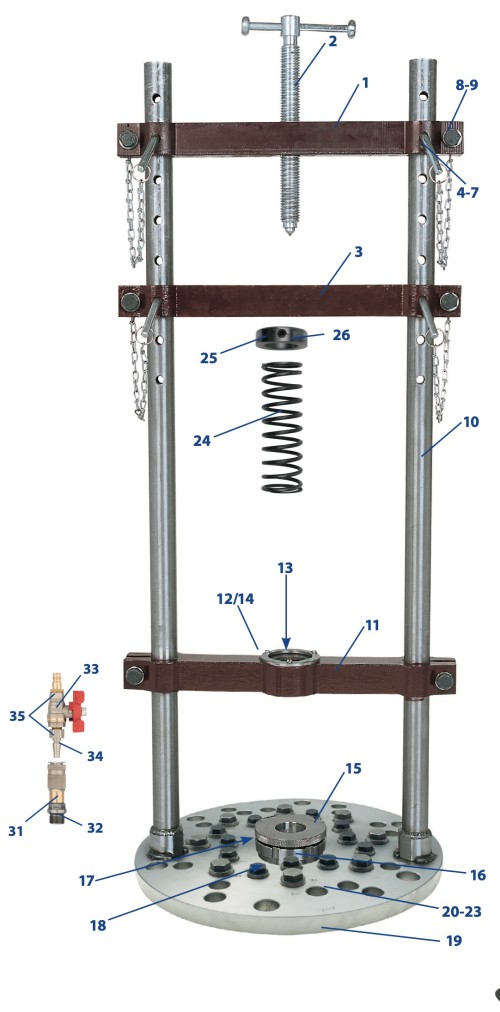

Bild	Beschreibung	Best-Nr.
1	Druckbrücke, komplett mit Spindel	119 803
2	Gewindespindel, komplett	110 930
3	Druckbrücke, komplett – bei Motorantrieb	119 840
4	Stift mit Kette, komplett	119 847
5	Stift, lose	119 850
6	Ring, lose	119 848
7	Knotenkette, lose	119 849
8	Sechskantschraube M 12 x 40	119 846
9	Unterlegscheibe	119 845
10	Säule	119 820
11	Führungsbrücke, komplett	119 860
12	Ring, lose	119 861
13	Drucklager, lose	119 562
14	Schraube, lose	119 863
15	Stopfbuchsverschraubung	119 814
16	Stopfbuchssockel	119 816
17	Dichtmanschette	119 813
18	Bleiring	119 811
19	Fußflansch, lose mit Kopfschrauben, ohne Stopfbuchse	119 822
20	Dichtschraube M20 x 1,5 (12 Stück)	266 152
21	Dichtschraube M24 x 1,5 (8 Stück)	266 252
22	Kupfer-Dichtring für M20 x 1,5 (12 Stück)	266 153
23	Kupfer-Dichtring für M24 x 1,5 (8 Stück)	266 253
24	Gegenfeder Ø 40 mm	119 566
25	Stellring Ø 40 mm	119 567
26	Gewindestift	119 568
27	Sechskantstiftschlüssel 5 mm	119 595
28	Maulschlüssel SW 17 x 19	080 995
29	Hakenschlüssel 95 - 100, mit Zapfen	370 113
30	Doppelringschlüssel SW 19 x 22	119 593
31	Mutterteil-Schnellkupplung mit Anschlussgew. M 20 x 1,5	119 430
32	O-Ring Ø 17 x 2,5 mm, bis 80 °C	360 509
33	Kugelhahn ¼“ A-Gew. mit Schlauchtülle MDS	781 019
34	Schnellverschlußkupplung, Vaterteil	360 825
35	35 Kugelhahn ¼“ A-Gew. mit Schnellverschlussk., Vaterteil	119 435

Anfrageliste anzeigen →

Zubehör Art.-Nr. 119 SP

Bild	Beschreibung	Best-Nr.

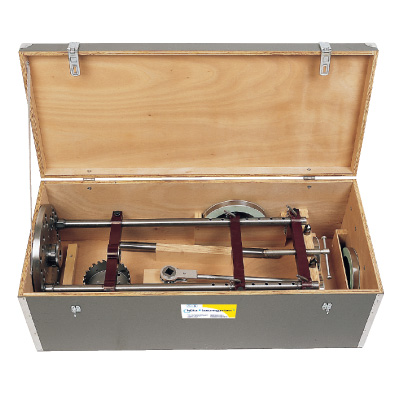

	Transportkasten aus Holz, für Anbohrständer, Bohrstangen, Distanzringe bis DN 250 und Knarre (ohne Inhalt) Maße: 1320 x 580 x 460 mm (max. Bohrstangenlänge = 1235 mm)	119 801
(o. Abb.)	Transportkasten aus Holz, für Zwischenflansch, und Distanzdichtringe DN 300 und DN 400 (ohne Inhalt) Maße: 650x650x175 mm	119 806
(o. Abb.)	Transportkasten aus Holz, (ohne Inhalt) für Druckluftmotor und Ölbehälter (1 Liter) Maße: 500x380x525 mm	119 902
