Anbohrsystem für
Gas-T-Stücke mit Spannkopf

Anbohren von Stahl-Rohrleitungen über
Stahl-T-Stück mit Spannkopf Ø55 mm oder Ø80 mm,
mit abschließendem Stopfen- oder Ventil-Setzen.

Produktbeschreibung:

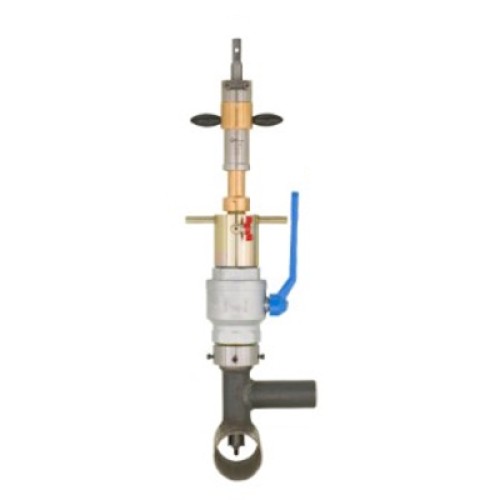

Schleusen-Anbohrsystem zum Anbohren von Stahl-Rohrleitungen über T-Stück über Spannkopf-Aufnahme. Das Anbohren des T-Stücks dient dem Begasen der Hausanschlußleitung.

Funktionsbeschreibung:

Mit dem Universal-Anbohrgerät wird durch den Schleusen-Kugelhahn die Stahl-Rohrleitung angebohrt. Alle weiteren Arbeitsgänge erfolgen ebenfalls über den Schleusen-Kugelhahn ohne Gasaustritt. Dies sind das Ziehen der Bohrspäne, das abschließende Setzen eines Gewinde-Stopfens oder das Setzen eines Ventils in das T-Stück.

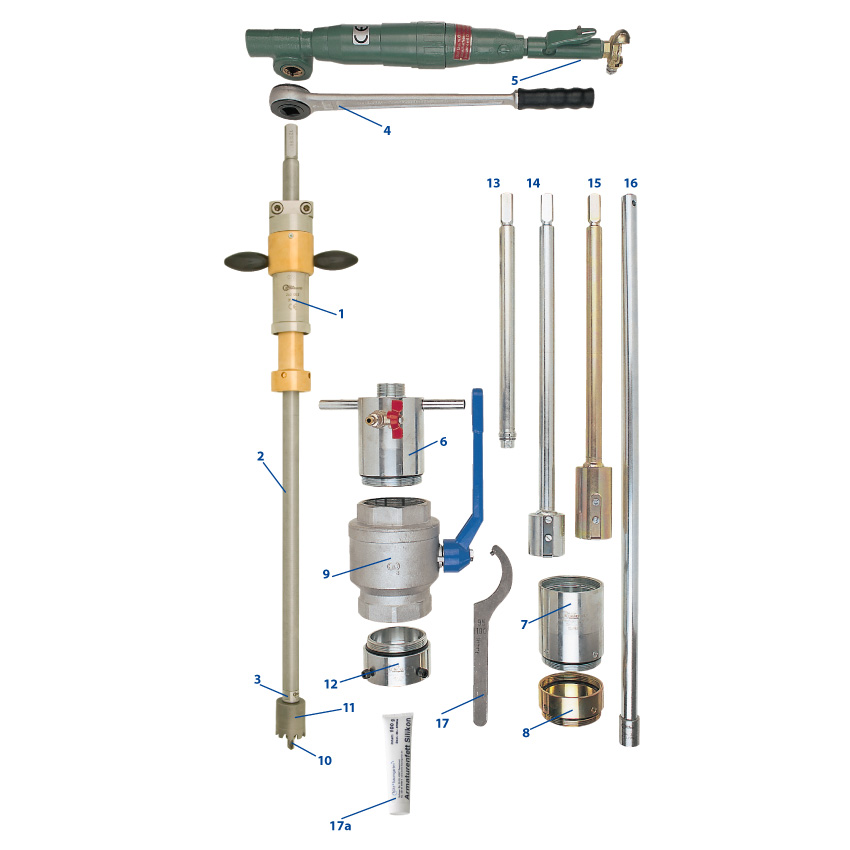

Bild Beschreibung Best-Nr. Anzahl

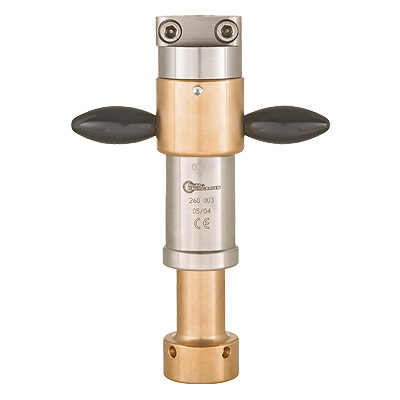

1 Anbohrständer Perfekt-3 260 003
2 Bohrstange mit Ww ¾“ I-Gew., 830 mm lang 123 086

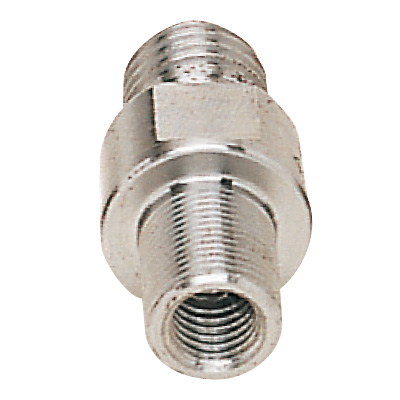

3 Doppelnippel Ww ¾“ A-Gew. x Rp ⅜“ A-Gew. x M12 I-Gew. 409 820

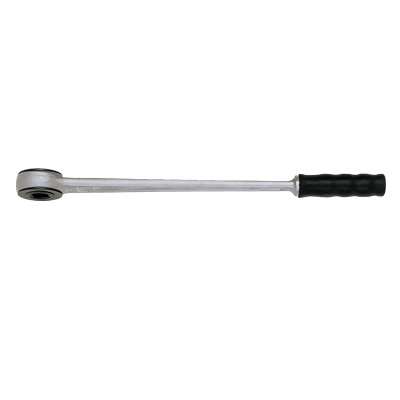

4 Knarre 20 mm I-VK, 500 mm Hebelarm 375 561

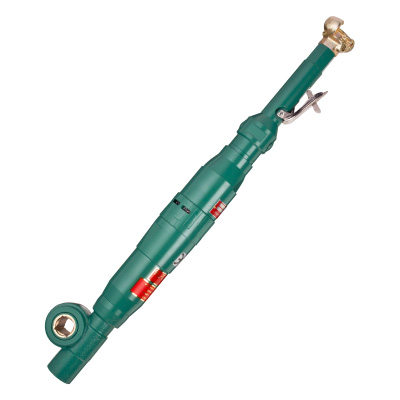

5 Druckluftmotor 230 902

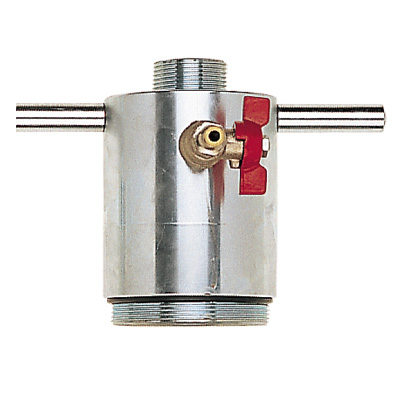

6 Anbohrdom 3“ 360 200
7 Verlängerung 3“, 100 mm lang 360 205
wird zum Ventilsetzen benötigt!
8 Adapter 3“ A-Gew. x 3“ I-Gew. 360 215
wird zusätzlich zum Ventilsetzten bei 2¼“-Ventilen benötigt!
9 Kugelhahn 3“ 360 210

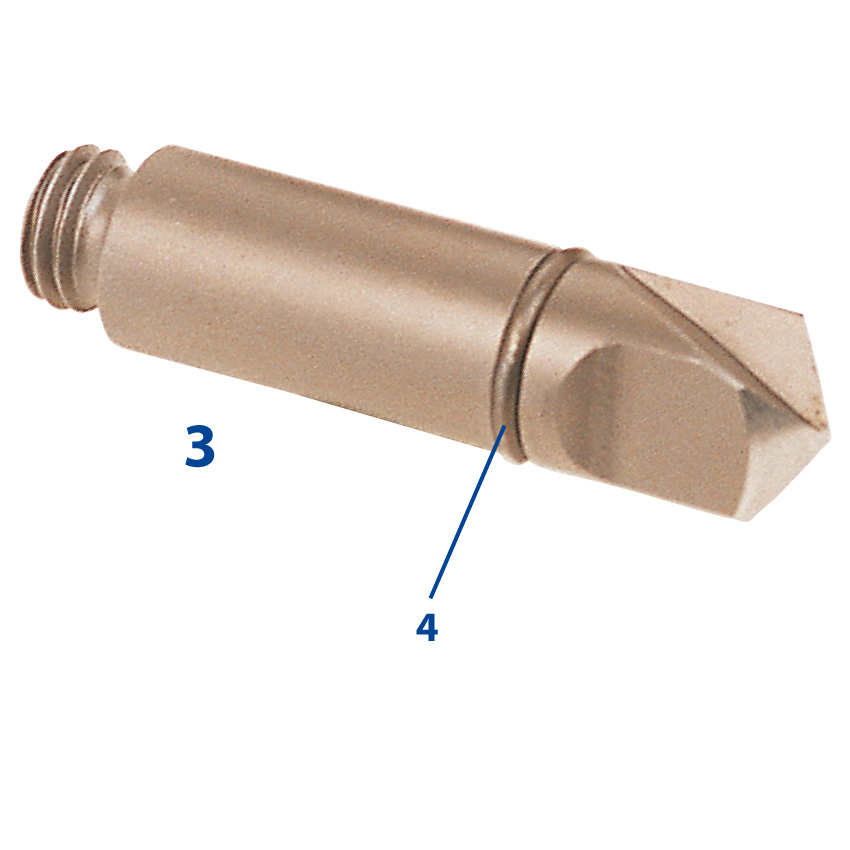

10 Zentrierbohrer 328 002
11 Bohrer 1“ (bei Spannkopf Ø 55 mm) 407 514

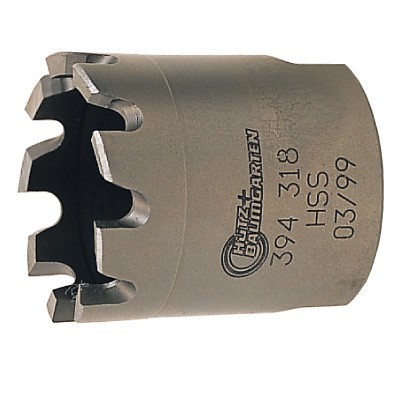

  Fräser 1¼“ (bei Spannkopf Ø 80 mm) 394 315
Fräser 1½“ (bei Spannkopf Ø 80 mm) 394 316
Fräser 2“ (bei Spannkopf Ø 80 mm) 394 318
12 Adapter für Spannkopf, Ø 55 mm x 3“ A-Gew. 360 207
Adapter für Spannkopf, Ø 80 mm x 3“ A-Gew. 360 208
13

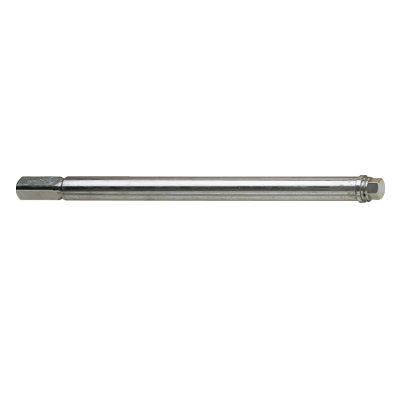

Stopfenstange für 1“ und 1¼“,
für Stopfen mit 19 mm Innensechskant

360 223
14

Stopfen-Setzstange für Stopfen mit 38 mm A-Sechskant

360 222

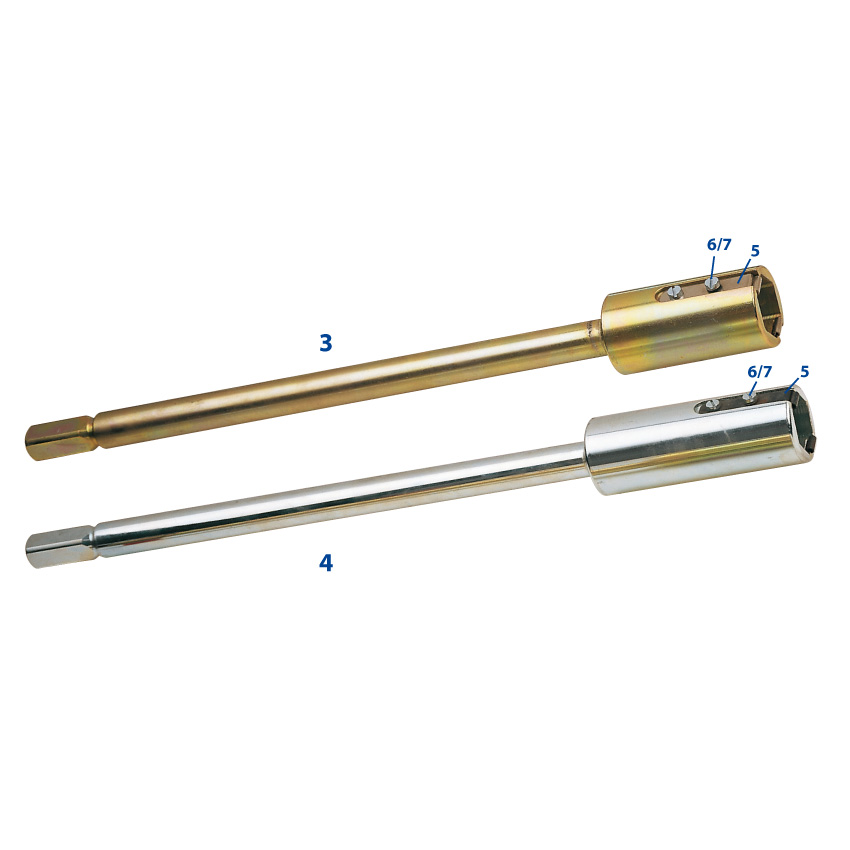

15 Ventil-Setzstange
bis 2“ 360 220
  bis 2¼“ 360 221

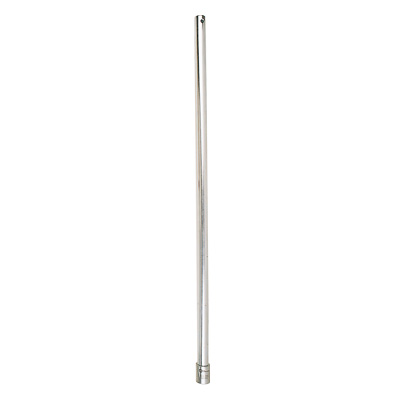

16 Magnetstange, 800 mm lang 326 301
17 Hakenschlüssel 95 - 100, mit Zapfen 370 113
17a Armaturenfett-Silikon, Tube 100 g 370 994

Ersatzteile

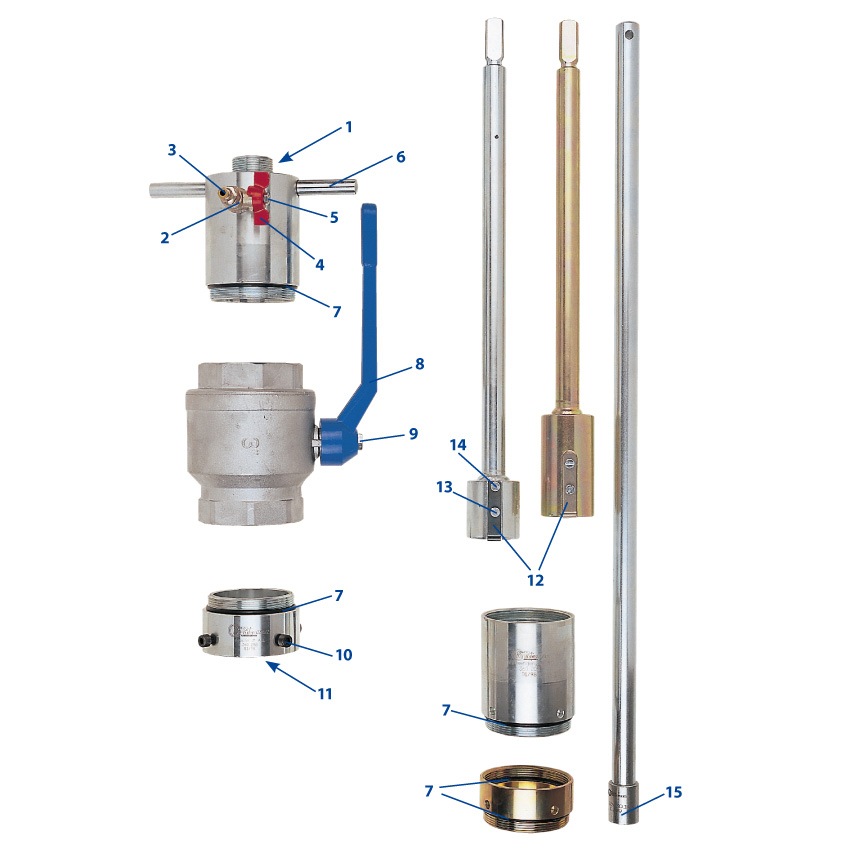

Bild Beschreibung Best-Nr. Anzahl
1 O-Ring 25 x 4 mm, bis 80 °C 080 912
2

Kugelhahn ¼“ A-Gew., mit Schlauchtülle MDS

781 019
3 Schlauchtülle MDS für Kugelhahn ¼" 781 020
4 Griff GELB mit Schraube, für Kugelhahn ¼" DVGW-Zertifiziert 781 026
Griff Rot für Kugelhahn ¼" 781 016
5 Mutter für Kugelhahn ¼", rot 781 017
6 Griff, lose 360 107
7 O-Ring 82 x 4 mm, bis 80 °C 360 906
8

Handhebel blau, lose, für Kugelhahn 3“

360 211
9

Schraube für Handhebel blau, lose, für Kugelhahn 3“

360 212
10 Zylinderkopfschraube M8 x 16 350 310
11 O-Ring 55 x 4 mm, bis 80 °C, für Spannkopf-Adapter Ø 55 360 805
O-Ring 82 x 4 mm, bis 80 °C, für Spannkopf-Adapter Ø 80 360 906
12 Feder für Stopfen- und Ventilsetzstange 360 219
13 Schraube für Feder 080 956
14 Federring Ø 6 mm 080 957
15 Magnet, lose 326 310

Zubehör

Bild Beschreibung Best-Nr. Anzahl

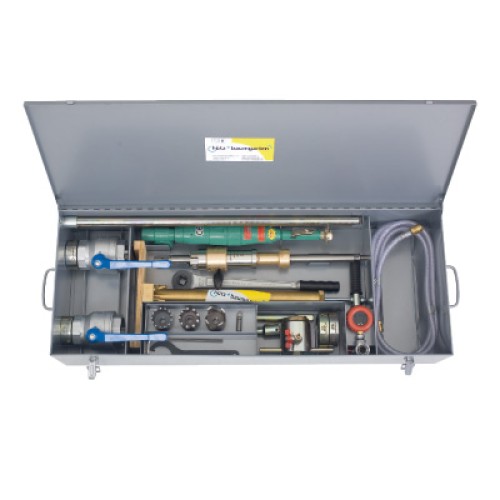

Transportkasten aus Stahlblech (ohne Inhalt)
für Anbohrgerät + Schleuse + Zubehör
Maße: 1080 x 420 x 210 mm
(max. Bohrstangenlänge 865 mm)

370 992
