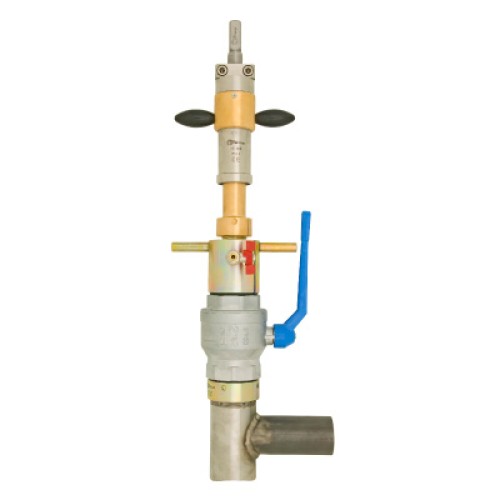

Anbohrsystem für Gas-Gewinde-T-Stücke 1" bis 2"

Anbohren von Stahl-Rohrleitungen
über Stahl-T-Stücke mit Innen- und Aussengewinde
mit abschließendem Stopfen- oder Ventil-Setzen.

Produktbeschreibung:

Schleusen-Anbohrsystem zum Anbohren von Stahl-Rohrleitungen über Gewinde-T-Stück. Das Anbohren des T-Stücks dient dem Begasen der Hausanschlußleitung.

Funktionsbeschreibung:

Mit dem Universal-Anbohrgerät wird durch den Schleusen-Kugelhahn die Stahl-Rohrleitung angebohrt. Alle weiteren Arbeitsgänge erfolgen ebenfalls über den Schleusen-Kugelhahn ohne Gasaustritt. Dies sind das Ziehen der Bohrspäne, das abschließende Setzen eines Gewinde-Stopfens oder das Setzen eines Ventils in das T-Stück.

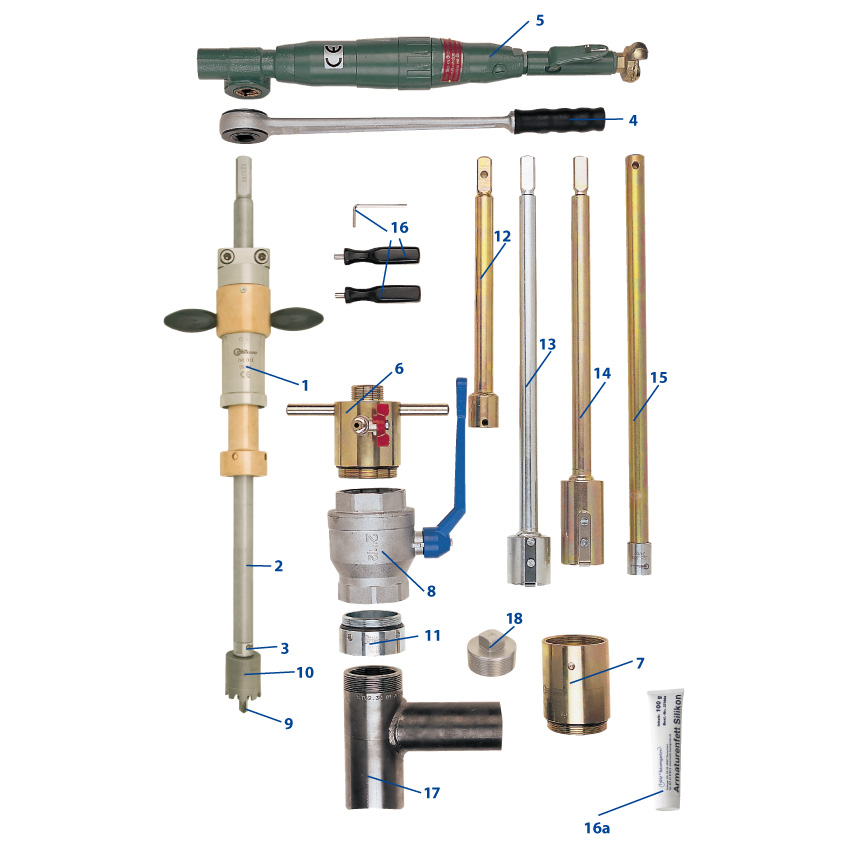

Bild	Beschreibung	Best-Nr.
1	Anbohrständer Perfekt-3	260 003
2	Bohrstange, 700 mm lang, Ww ¾“I-Gew.	123 003
3	Doppelnippel, Ww ¾“ A-Gew. x G ⅜“ A-Gew. x M12 I-Gew.	409 820
4	Knarre, 20 mm I-VK	375 561
5	Druckluftmotor	230 902
	Techn. Daten Druckluftmotor
6	Anbohrdom 2½“	360 000
7	Verlängerung 2½“, 100 mm lang	360 105
	wird zum Ventilsetzen benötigt
8	Kugelhahn 2½“	370 110
9	Zentrierbohrer, Ø 14 mm x M12 A-Gew.	328 002
10	Spiralbohrer aus HSS, ⅜“ I-Gew, für Stahl und Guss
	1“	407 514
	1¼“	407 515
	Lochfräser aus HSS, ⅜“ I-Gew, für Stahl
	1½“	394 316
	2“	394 318
11	Adapter mit 1¼“ I-Gew. x 2½“ A-Gew.	360 019
	Adapter mit 2“ I-Gew. x 2½“ A-Gew.	360 020
	Adapter mit 2½“ I-Gew. x 2½“ A-Gew.	360 021
12	Stopfenstange

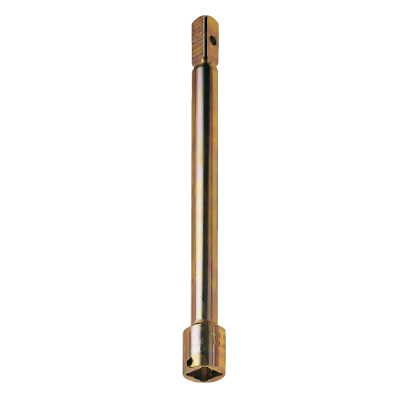

	für Stopfen 1“ mit 17 mm A-VK	360 118
	für Stopfen 1¼“ mit 19 mm A-VK	360 120
	für Stopfen 1½“ mit 22 mm A-VK	360 123
	für Stopfen 2“ mit 24 mm A-VK	360 124
13	Stopfen-Setzstange für Stopfen mit 38 mm A-Sechskant	360 222
14	Ventil-Setzstange für Ventile 2“	360 220

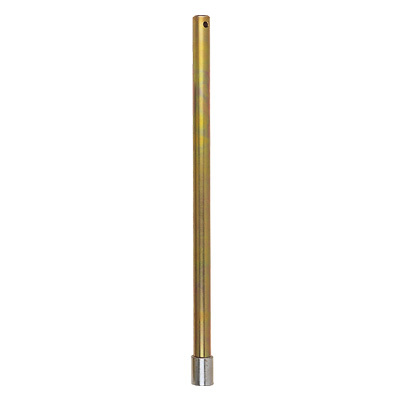

15	Magnetstange, 800 mm lang – für 1¼“	326 303
	Magnetstange, 800 mm lang – für 1½“ + 2“	326 301
16	2 x Drehgriff mit Dorn Ø 8 mm und Sechskantstiftschlüssel 4 mm	360 029
16a	Armaturenfett-Silikon, Tube 100 g	370 994
17	Aufschweiß T-Stücke
	Stopfen

Anfrageliste anzeigen →

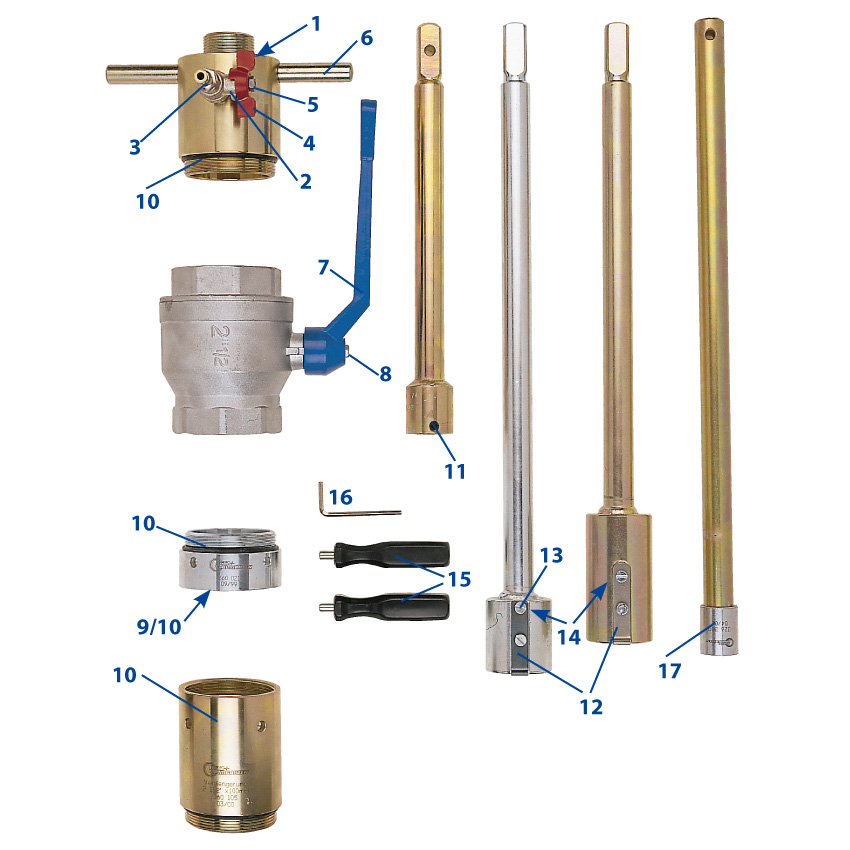

Ersatzteile

Bild	Beschreibung	Best-Nr.
1	O-Ring 25 x 4 bis 80 °C	080 912
2	Kugelhahn ¼" AG mit Tülle MDS	781 019
3	Schlauchtülle MDS für Kugelhahn ¼"	781 020
4	Griff GELB mit Schraube, für Kugelhahn ¼" DVGW-Zertifiziert	781 026
	Griff Rot für Kugelhahn ¼"	781 016
5	Mutter für Kugelhahn ¼", rot	781 017
6	Griff, lose	360 107
7	Handhebel Blau, für Kugelhahn 2½"	370 535
8	Schraube für Handhebel blau, lose, für Kugelhahn 1½“ und 2½“	370 522
9	O-Ring 37 x 3 mm, bis 80 °C, für Adapter 360 019	360 803
	O-Ring 55 x 4 mm, bis 80 °C, für Adapter 360 020	360 805
10	O-Ring 70 x 4 mm, bis 80 °C, für alle Adapter	360 806
11	Gewindestift M 8 x 8	360 125
12	Feder für Stopfen- und Ventilsetzstange	360 219
13	Schraube für Feder	080 956
14	Federring Ø 6 mm	080 957
15	Drehgriff mit Dorn Ø 8 mm	080 994

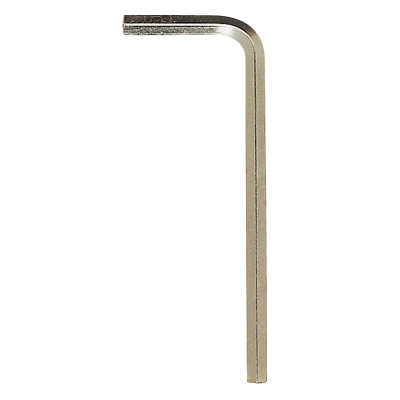

16	Sechskantstiftschlüssel 4 mm	370 112
17	Magnet, lose, für 1¼“	326 210
	Magnet, lose, für 1½“ + 2“	326 310
	Ersatzteile Anbohrgerät Perfekt-3

Anfrageliste anzeigen →

Zubehör

Bild	Beschreibung	Best-Nr.	Anzahl
	Transportkasten aus Stahlblech (ohne Inhalt) für Anbohrgerät + Schleuse + Zubehör Maße: 1080 x 420 x 210 mm (max. Bohrstangenlänge 865 mm)	370 992
