hütz+baumgarten

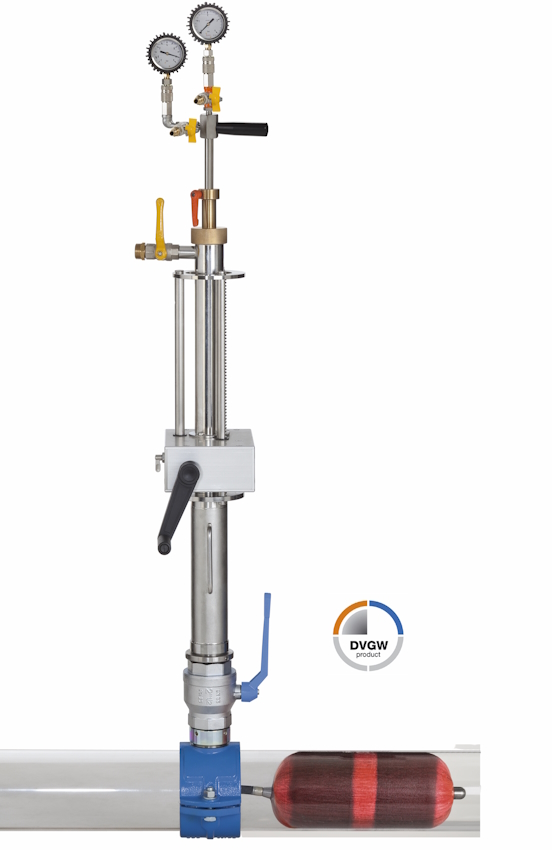

Einzelblasensetzgerät mit Vordruckmessung - 4 bar Art.-Nr. 360

360 500 Titel mit DVGW 2025 850pxl

DVGW zertifiziert:
Gerät: DVGW Reg.-Nr.: DG-4521DN0675
MDS-Blase: DVGW-Reg.-Nr.: DG-4520DN0674

Produktbeschreibung:

Das Blasensetzgerät ist bestimmt zum Sperren von Gas-Stahl-Rohrleitungen der Dimension DN 80 - DN 200 und Gas-PE-Rohrleitungen Da 90 - Da 225.

Funktionsbeschreibung:

Nach Verschweißen einer Aufschweißmuffe oder Montage einer Blasensetzschelle (2½” AG x 2” IG) auf die Rohrleitung, wird hierauf eine Schleuse montiert. Durch diese Schleuse wird ohne Gasaustritt die Rohrleitung angebohrt und die Bohrspäne entfernt. Das Blasensetzgerät wird auf die Schleuse montiert, das Blasensetzrohr durch die Schleuse in die Rohrleitung eingefahren und die Blase durch das Gerät in die Rohrleitung eingeschoben. Die Blase wird über das Gestänge befüllt.

Nach Aufheben der Sperrung wird über die Schleuse ein Stopfen in das Innengewinde der Muffe bzw. Schelle eingeschraubt und die Schleuse demontiert.

Vorteile:

  • Ein Sperrsystem zum Sperren von PE -und Stahlrohrleitungen.
  • Einsatz auf PE mit den standardisierten Blasensetzschellen 2½” x 2” der Hersteller FRIATEC (SPA), Plasson oder Georg Fischer.
  • Einsatz auf Stahl mit den Standard- Blasensetzmuffen 2½” x 2” von Hütz + Baumgarten (949 028 + 950 018)
  • Der erforderliche Anbohrungsdurchmesser beträgt nur Ø 56,5 mm
  • einfach, handlich, sicher

Download:

Prospekt 4-bar-Blasensetzgerät

Gebrauchsanleitung Art.-Nr.: 360 500

DVGW-Zertifikat 4 bar-Gerät - 11-2025

DVGW-Zertifikat MDS-Blase 4 bar - 11-2025
