"4-bar-Blasensetzgerät" DN 80 - 200, mit Vordruckmessung
/
Ersatzteile für das "4-bar-Blasensetzgerät" und Zubehör

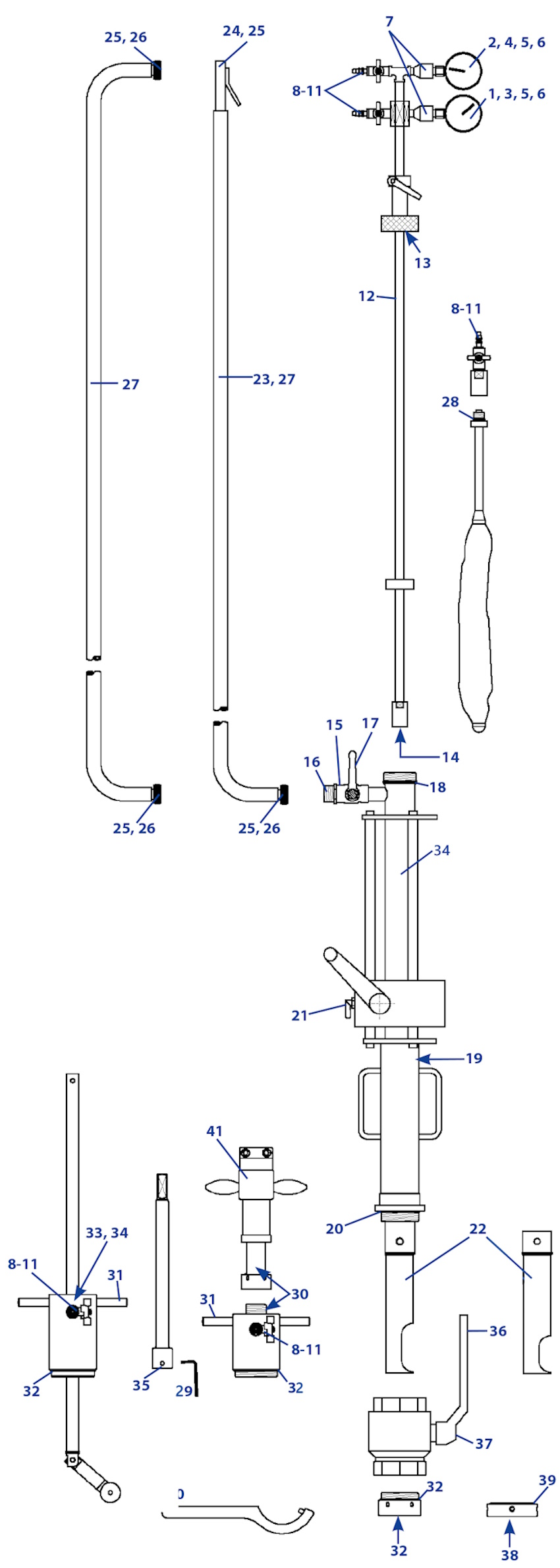

Ersatzteile für "4-bar-Blasensetzgerät" DN 80-200 und Zubehör

Komponenten

Vergrößerung per Mausklick
Best-Nr. Beschreibung: Abb. Anzahl:
hinzufügen
1 360 530 Manometer -1 bis +9 bar, komplett, für Blasendruck 4 bar-Blasensetzgerät
2 360 534 Manometer 0-4 bar, komplett, für Vordruckmessung 4 bar-Blasensetzgerät
3 781 110 Manometer -1 bis +9 bar, lose, für Blasendruck 4 bar-Blasensetzgerät
4 781 114 Manometer 0-4 bar, lose, für Vordruckmessung 4 bar-Blasensetzgerät
5 781 118 Manometerschutzkappe blau Ø 63 mm, für Anschluss nur hinten
6 360 825 Schnellverschlusskupplung,Vaterteil, mit Rp 1/4“ I-Gew.
7 360 824 Schnellverschlusskupplung, Mutterteil, mit R 1/4“ A-Gew.
8 781 019 Kugelhahn 1/4" AG mit Tülle MDS
9 781 020 Schlauchtülle MDS für Kugelhahn 1/4"
10 781 016 Griff für Kugelhahn 1/4“
11 781 017 Mutter für Kugelhahn 1/4“
12 360 503 Blasensetzstange, komplett
13 360 538 Flachdichtung Ø65 x Ø30 x 3 mm
14 360 827 Flachdichtung 12 x 5,5 x 2 mm
15 370 430 Kugelhahn 3/4“ komplett, DVGW-Zertifiziert
16 360 412 Ms-Reduzier-Stück 1" A-Gew. x 3/4" I-Gew.
17 370 434 Handhebel, gelb, incl. Schraube
18 360 539 O-Ring 61 x 3, bis 80 °C
19 360 536 O-Ring 60 x 4, bis 80 °C
20 360 537 O-Ring 70 x 5,5; bis 80 °C
21 360 501 Blasensetzschuh Ø 55, klein, für DN 80 - DN 100
360 502 Blasensetzschuh Ø 55, groß, für DN 125 - DN 200
22 370 136 Entgasungsschlauch 3/4“, komplett
23 370 238 Abfackelrohr mit Haken, f. Schlauch 3/4"
24 370 234 Schlauchschelle 3/4"
25 370 237 Schlauchverschraubung 3/4“ komplett, mit O-Ring Dichtung
26 370 236 Schlauch 3/4" lose, antistatisch, je Meter
27 360 510 O-Ring 23,47 x 2,62; bis 80 °C
28 370 112 Sechskantstiftschlüssel 4 mm
29 080 912 O-Ring 25 x 4, bis 80 °C
30 360 107 Griff, lose
31 781 006 Kugelhahn 1/4" mit Schlauchtülle normal
32 781 018 Schlauchtülle normal für Kugelhahn 1/4"
33 360 806 O-Ring 70 x 4, bis 80 °C
34 352 344 O-Ring 24 x 10, für Absperrstopfen Ø 44 mm
35 260 322 Sicherungsring
36 360 125 Gewindestift M 8 x 8
37 370 535 Handhebel Blau, lose, für Kugelhahn 2 1/2“
38 370 522 Schraube zu Handhebel Blau, für Kugelhahn 1 1/2" u. 2 1/2"
39 360 808 O-Ring 78 x 5, bis 80 °C
40 360 807 O-Ring 75 x 4, bis 80 °C
41 370 113 Hakenschlüssel 95 - 100, mit Zapfen
42 „Perfekt“-3
Blasenpumpe und Schlauch, Ersatzteile

Änderungen und Irrtümer vorbehalten, Abbildungen können abweichen - hütz+baumgarten 2013
